Ako sa vyznať v uchyteniach vodiacej lišty?
Pri výbere novej vodiacej lišty nestačí sledovať iba jej dĺžku, rozteč reťaze a šírku vodiacej drážky. Rovnako dôležité je uchytenie lišty, označované aj ako mount alebo tail mount (z angličtiny). Ak päta lišty nezodpovedá konštrukcii píly, lištu nebude možné správne upevniť, napnúť alebo mazať.
Čo označuje kód uchytenia?
Kódy ako A041, A074, K095, D025 alebo D009 sú súčasťou systému označovania spoločnosti Oregon. V praxi sa používajú veľmi často pri určovaní kompatibility náhradných líšt rôznych výrobcov. Oregon tieto kódy uvádza priamo ako označenie „motor mount“ vo svojom systéme číslovania líšt.
Nie je však celkom presné tvrdiť, že ide o oficiálny celosvetový štandard alebo že všetci výrobcovia používajú výhradne Oregon označenia. STIHL, Husqvarna a ďalší výrobcovia majú aj vlastné produktové a montážne označenia. Oregon kódy sú predovšetkým rozšíreným a praktickým systémom, ktorý uľahčuje porovnávanie náhradných líšt.
Podľa ktorého označenia sa riadiť?
Najistejšie je vyberať lištu podľa:
- presného modelu motorovej píly,
- katalógu výrobcu lišty,
- pôvodného objednávacieho čísla lišty,
- rozteče, hrúbky vodiaceho článku a počtu článkov reťaze,
- typu uchytenia lišty.
Samotný kód uchytenia nestačí. Dve lišty môžu mať rovnakú pätu, ale odlišnú rozteč, šírku drážky, dĺžku alebo potrebný počet vodiacich článkov.

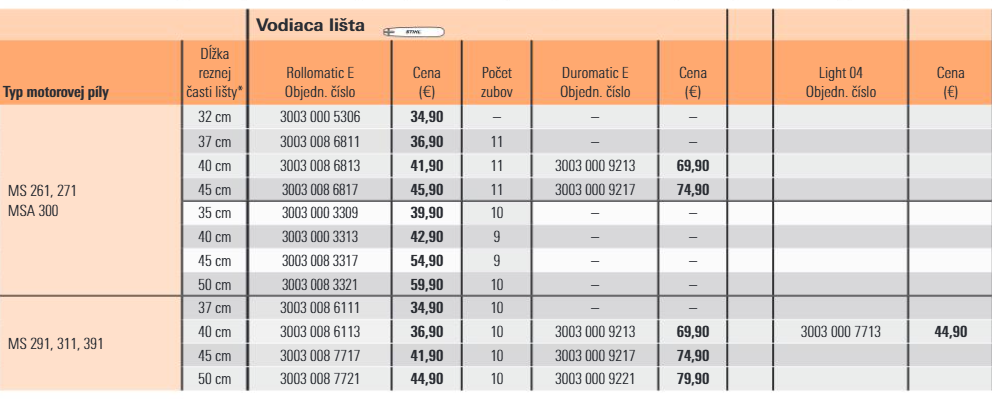

Príklad: Keď si pozriete Stihl katalóg, tak na strane 42-43 (katalóg 2025/2026) nájdete tabuľku kde sú modely rozdelené podľa ich líšt. Na obrázku nižšie si môžete všimnúť, že pre model MS 261 sú kompatibilné lišty v dĺžkach 32-50 cm. Ak by som si chcel kúpiť lištu na moju MS 261, môžem si vyberať iba z tých ktoré sú v tabuľke. (Pre Stihl sú kompatibilné aj niektoré Oregon lišty. Tento príklad sa týka iba originálnych líšt od Stihl)
Dá sa uchytenie zistiť na píle?
Na tele píly väčšinou nebýva priamo uvedený kód uchytenia. Najjednoduchšie je preto vyhľadať presný model píly v aplikačnej tabuľke výrobcu lišty.
Pomôcť môže aj pôvodná lišta. Na nej býva vyznačené objednávacie číslo, dĺžka, rozteč a šírka drážky. Pri lištách Oregon sa montážny kód nachádza na konci produktového označenia. Napríklad pri označení 188RNDD009 znamenajú posledné štyri znaky D009 typ uchytenia. Oregon tento spôsob čítania produktového čísla uvádza vo svojom systéme označovania.
Dá sa uchytenie odmerať?
Uchytenie možno orientačne identifikovať aj podľa geometrie päty lišty. Sledujú sa najmä:
- šírka a dĺžka stredového montážneho otvoru,
- priemer upevňovacích šteftov (čapov ktoré držia lištu na píle)
- poloha otvoru pre napínací kolík,
- poloha a tvar mazacích otvorov,
- celkový tvar a šírka päty lišty.
Meranie však nemusí byť vždy jednoznačné. Niektoré uchytenia sú si veľmi podobné a rozdiel môže byť iba v polohe otvoru alebo v počte článkov potrebných pre konkrétnu pílu. Preto je bezpečnejšie porovnať rozmery s technickým výkresom alebo použiť aplikačnú tabuľku.
Najčastejšie uchytenia
| Oregon kód | Typické použitie |
|---|---|
| A041 | menšie píly viacerých značiek, napríklad niektoré modely Echo, Makita, Husqvarna alebo Poulan |
| A074 | menšie a stredné píly STIHL |
| K095 | mnohé stredné píly Husqvarna, Jonsered, Dolmar a Makita |
| D009 | väčšie profesionálne píly Husqvarna, Jonsered, Solo a ďalšie |
| D025 | stredné a veľké profesionálne píly STIHL |
Oregon napríklad uvádza lišty K095 pre vybrané píly Husqvarna, Dolmar, Jonsered a Makita, zatiaľ čo uchytenie D009 používa pri väčších pílach Husqvarna a ďalších značiek. Uchytenie D025 je v jeho ponuke určené pre píly STIHL.
Oregon katalóg s uchytením si môžete pozrieť v .pdf verzii tu - Oregon-Bar-Mounts-Catalogue.pdf
Uchytenia používané pri pílach STIHL
Pri pílach STIHL sa možno stretnúť najmä s internými radmi líšt:
- 3005 – spravidla menšie píly,
- 3003 – stredné a väčšie profesionálne píly,
- 3002 – niektoré veľké alebo staršie profesionálne modely.
Pri náhradných lištách Oregon sa pre STIHL často používajú napríklad uchytenia A074 a D025. Nie je však správne automaticky tvrdiť, že každý rad 3003 sa vždy rovná D025 alebo každý rad 3002 konkrétnemu Oregon kódu. Kompatibilitu treba overiť podľa presného modelu píly. Oregon oficiálne uvádza A074 aj D025 pri lištách určených pre rôzne modely STIHL.
Uchytenia používané pri pílach Husqvarna
Pri pílach Husqvarna sa najčastejšie stretávame s dvoma skupinami:
- malé uchytenie, pri ktorom sa často používa Oregon K095,
- veľké uchytenie, pri ktorom sa často používa Oregon D009.
K095 však nie je určené výhradne pre Husqvarnu a D009 nie je „staré veľké uchytenie STIHL“. Oregon uvádza K095 pre viacero značiek vrátane Husqvarny, Dolmaru a Makity a D009 predovšetkým pre väčšie píly Husqvarna, Solo a ďalšie.
Existuje kompletná porovnávacia tabuľka?
Áno. Výrobcovia líšt zverejňujú aplikačné tabuľky, v ktorých sa vyhľadáva podľa značky a modelu píly. Oregon má zároveň rozsiahly zoznam montážnych kódov, medzi ktoré patria napríklad A041, A061, A074, A095, D009, D025, D176, K041, K095 a mnoho ďalších.
Neexistuje však jedna jednoduchá tabuľka, podľa ktorej by sa dalo povedať, že určitá značka používa iba jedno alebo dve uchytenia. STIHL, Husqvarna aj Oregon ponúkajú množstvo variantov podľa konkrétneho modelu a výkonovej triedy píly.
Praktický postup pri výbere lišty
Najskôr si zapíšte presný model píly. Potom skontrolujte údaje na starej lište a reťazi: dĺžku, rozteč, šírku drážky a počet vodiacich článkov. Podľa modelu píly vyhľadajte lištu v oficiálnej aplikačnej tabuľke a až následne porovnajte kód uchytenia.
Najspoľahlivejším údajom teda nie je samotné označenie D025, K095 alebo D009, ale presná kompatibilita lišty s konkrétnym modelom píly.
